Son kilometre teslimatı sırasındaki sıcaklık dalgalanmaları, yıllık soğuk zincir kayıplarının orantısız bir kısmından sorumludur (bozulmuş aşılar, bozulmuş biyolojik ürünler, reddedilen birinci sınıf deniz ürünleri sevkiyatları). Bu zincirin sonundaki yalıtımlı torba genellikle değerlendirilen son şeydir ve arızanın gerçekte meydana geldiği ilk yerdir.
Tıbbi lojistik, biyofarma dağıtımı ve kaliteli gıda dağıtımındaki kaynak yöneticileri ve ürün direktörleri için mühendislik sorusu, yumuşak bir soğutucunun yeterli görünüp görünmediği değil; inşaat yönteminin, gerçek kullanım ve ortam koşulları altında kontrollü bir sıcaklık ortamını 48 ila 72 saat boyunca gerçekten tutabilme kapasitesine sahip olup olmadığıdır. Cevap üç şeye bağlıdır: dikişlerin nasıl yapıldığı, yalıtımın ıslandığında ne yaptığı ve yük ile temas eden malzemelerin uygulamanın gerektirdiği uyumluluk standartlarını karşılayıp karşılamadığı.
Dikişli Yapı Neden Soğuk Zincir Gereksinimleriyle Yapısal Olarak Uyumsuzdur?
Soğuk zincir uygulamalarındaki dikişli yumuşak soğutucularla ilgili sorunlar, tüketici açısından sıcak bir içecek, erimiş bir buz torbası gibi performans başarısızlıkları değildir. Bunlar hem termal bütünlüğü hem de biyolojik güvenliği aynı anda tehlikeye atan yapısal arıza modlarıdır.
Su geçirmez bir membrandan geçen her iğne bir delik oluşturur. Tipik bir dikiş, dikiş uzunluğunun metresi başına bu deliklerden birkaç yüz tane oluşturur. Dikiş bandı bu delikleri stabil, düşük gerilimli koşullar altında yeterince kapatır. Soğuk zincir kullanımı sırasında meydana gelen termal döngü (soğutucudaki depolama, ortam yükleme ortamları ve araç kargo alanları arasındaki tekrarlanan geçişler) altında bant yapışkan bağları, alttaki TPU'dan farklı oranlarda genişler ve daralır. Zamanla ve genellikle tek bir sevkiyat yaşam döngüsü içinde, bağ kenarları kalkar ve altındaki delikler aktif sızıntı yolları haline gelir.
Bunu iki sonuç takip eder ve bunlar birbirini birleştirir.

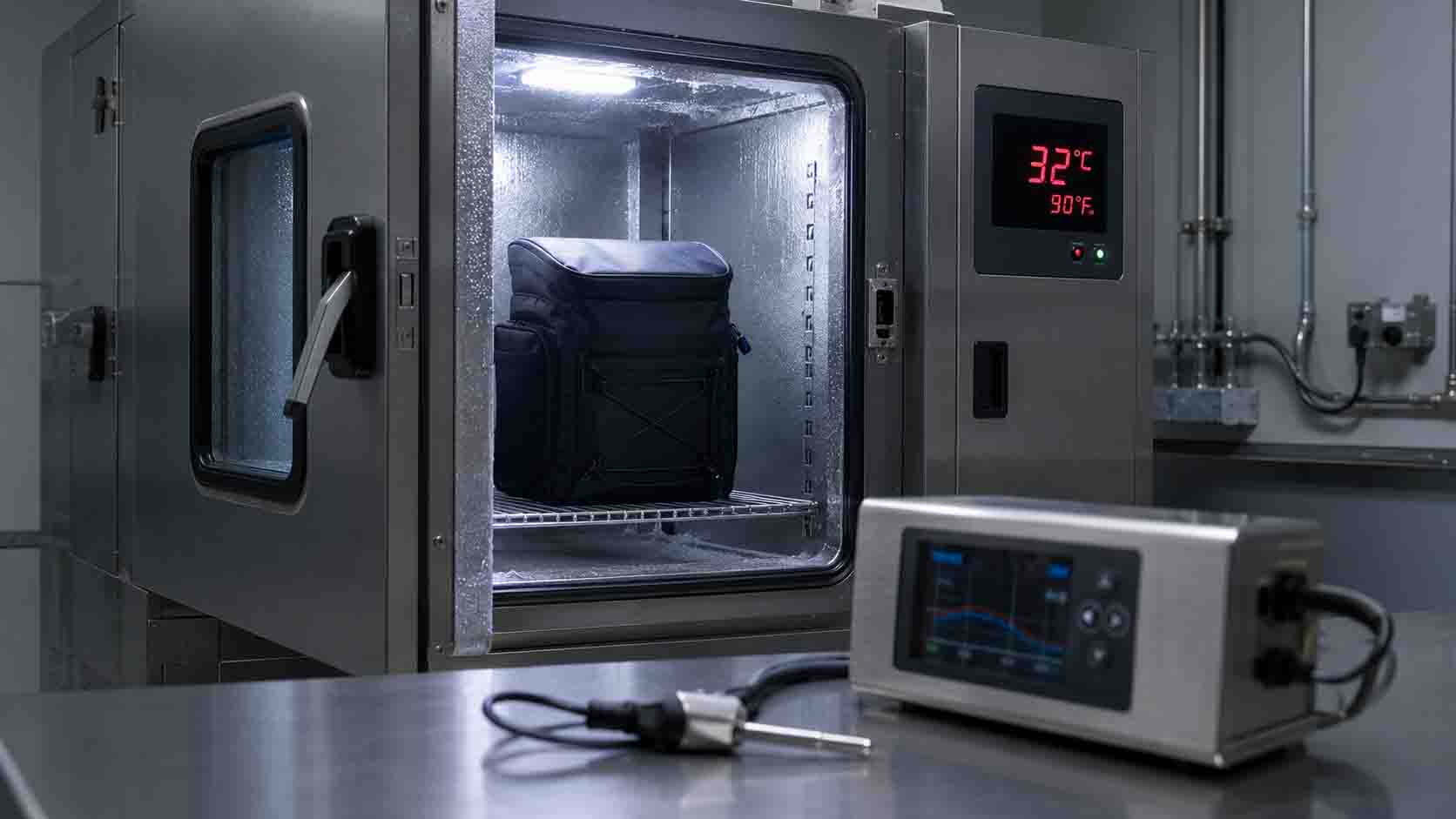

Birincisi termal köprülemedir. Risk altındaki dikişler, soğuk havanın kaçmasına ve ortam sıcaklığının dikiş hattına sızmasına izin verir; bu, yapısal zayıflığın ve termal kırılganlığın tam olarak çakıştığı konumlardır. Buz tutma süreleri yalıtımın bozulmasından değil, kabuğun artık hava geçirmez şekilde kapatılmamasından dolayı düşer. Kontrollü test koşulları altında 48 saat buz tutma kapasitesine sahip bir torba, gerçek lojistik işlemlerinde 20 saat hizmet verebilir.
İkincisi, daha az dikkat çeken ancak gerçek uyum riski taşıyan biyolojik bir tehlikedir. Erimiş yoğuşma veya taşıma yükü nemi, riskli bir dikişten astar ile yalıtım köpüğü arasındaki boşluğa sızdığında, tahliye edilemez veya kurumaz. Astar ile köpük arasındaki kapalı, karanlık ve nemli ortamda küf ve bakteri üremesi tahmin edilebileceği gibi takip eder. Tıbbi taşıma veya taze gıda lojistiğinde kullanılan torbalar için bu, soyut bir kontaminasyon riski değildir; uygulamanın gerektirdiği hijyen standartlarının doğrudan ihlalidir ve ürünün üzerinde adı bulunan markaya düşen bir sorumluluktur.
Bunlar kalite kontrol başarısızlıkları değil, inşaat yönteminin yapısal sonuçlarıdır. İyi yapılmış bir soğutucu, kötü yapılmış bir soğutucuyla aynı arıza yollarına sahiptir; Arızanın zaman çizelgesi farklıdır, ancak arıza modu değişmez.
27,12 MHz'de RF Kaynağı: Hermetik Mühür Gerçekte Nasıl Elde Edilir?
Yüksek Frekans veya HF kaynağı olarak da adlandırılan Radyo Frekansı (RF) kaynağı, dikişi ayrı bir yapısal eleman olarak ortadan kaldırarak dikişli dikiş sorununu çözer. Birleştirme bölgesi, iplikle bir arada tutulan iki panel yerine sürekli bir malzeme haline gelir.
İşlem, yüzey iletimi yerine dahili ısıtma yoluyla çalışır. TPU malzemeleri 27,12 MHz'de (endüstriyel kullanım için belirlenmiş ISM frekans bandı) alternatif bir elektromanyetik alan içerisine yerleştirildiğindeRF kaynağıekipman — TPU içindeki polar moleküller, alanın her salınımıyla yeniden hizalanmaya çalışır: saniyede yaklaşık 27 milyon kez. Bu moleküler hareketten kaynaklanan sürtünme, kaynak bölgesindeki malzeme boyunca eşit miktarda ısı üretir. Eş zamanlı olarak uygulanan pnömatik basınç altında, iki panel arasındaki arayüzdeki malzeme füzyon sıcaklığına ulaşır ve katmanlar moleküler düzeyde birleşir.
Alan kaldırıldığında ve malzeme sürekli basınç altında soğuduğunda, iki orijinal panel arasındaki arayüz yapısal olarak kaybolmuştur. Kaynak bölgesi tek parça malzemedir. Tahribatlı çekme testinde, bu bölge genellikle kaynak hattının kendisi çökmeden önce temel kumaşta başarısız olur; kaynak zayıf nokta değildir.
Özellikle soğuk zincir uygulamaları için bu inşaat yönteminin sağladığı şey, geçiş yolları olmayan hermetik bir iç havuzdur. Sıvıların birikebileceği iğne delikleri, bant kenarları ve katlanmış dikiş kanalları yoktur. Pürüzsüz, sürekli TPU iç yüzeyi, sorunlu bir dikişe nüfuz etme endişesi olmadan silinebilir veya tıbbi sınıf dezenfektanlarla sterilize edilebilir. Yoğuşma, erimiş buzlu su ve dökülen tıbbi sıvılar yüzeyde kalır; yalıtım boşluğuna taşınmazlar. Bu, yalnızca TPU'nun maddi bir özelliği değil, biyolojik güvenlik iddiasının yapısal temelidir.
Aynı yapım mantığı hidrostatik performans iddiası için de geçerlidir. Uygun şekilde üretilmiş ve test edilmiş RF kaynaklı yumuşak soğutucu, herhangi bir bağlantı veya kapatma noktasından mikro kabarcık emisyonu olmadan 1,0 Bar iç basınca dayanır. Bu, 10 metrelik bir su sütununun hidrostatik basıncına karşılık gelir (lojistik taşımanın fiziksel stresinin çok ötesinde) ve hermetik contanın, herhangi bir son kilometre teslimat senaryosunun üreteceğinden daha zorlu koşullar altında dayandığını doğrular.
Kapalı Hücreli Köpük: 48 ila 72 Saatlik Bekleme Sürelerinin Arkasındaki Termal Mühendislik
Hermetik bir dış kabuk, dikiş hatası sorununu giderir. Olumsuz ortam koşullarında kontrollü sıcaklıkları 48 ila 72 saat boyunca sürdürmek, yalıtım katmanının işini sürekli olarak yapmasını gerektirir; bu, ıslandığında bile işini yapmaya devam etmesi gerektiği anlamına gelir.
Açık hücreli köpük birbirine bağlı bir iç yapıya sahiptir. Nem, yoğuşmadan, küçük astar hasarından veya tekrarlanan yükleme döngülerinden kaynaklanan nemli ortamdan içeri girdiğinde, köpük matrisine yayılır ve orada kalır. Islak açık hücreli köpük, termal direnci hızla kaybeder; Sıkışan gazın yalıtım etkisinin yerini suyun ısıl iletkenliği alır. Kuru durumda buz tutma testine tabi tutulan bir torba için, yalıtım nemi emdiğinde saha performansı önemli ölçüde kötüleşecektir.

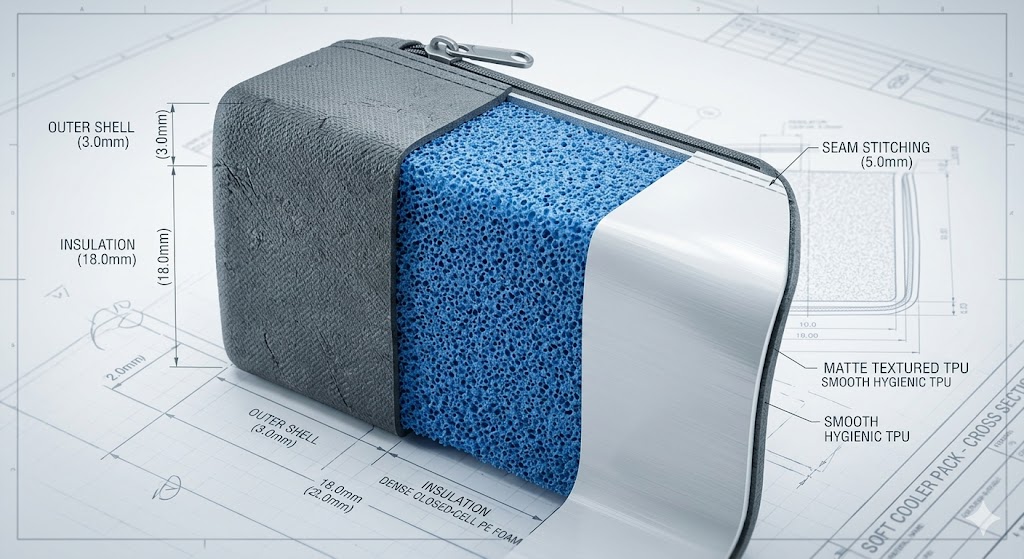

Tıbbi sınıf yumuşak soğutucular yüksek yoğunluklu kapalı hücreli köpük kullanır (NBR (nitril bütadien kauçuk) veya birinci sınıf yüksek yoğunluklu EVA ilgili sınıflardır) ve her gaz kabarcığı komşularından tamamen yalıtılmıştır. Hücreler arasında hava veya sıvı hareketi için bir yol olmadığından köpük içindeki konveksiyon yoluyla ısı transferi ortadan kaldırılır. İletken ısı transferi, her bir kapalı hücrenin gaz dolumu ile en aza indirilir. Bu, eşdeğer kalınlıkta açık hücreli alternatiflere göre ölçülebilir derecede daha yüksek R değerleri üretir.
Nem davranışı da aynı derecede önemlidir. Kapalı hücreli köpük, malzeme düzeyinde doğası gereği su geçirmezdir; yalıtılmış hücre yapısı, maruziyetten bağımsız olarak su emilimini fiziksel olarak engeller. 72 saatlik sevkiyatta iç yoğuşmaya maruz kalan bir torba, 72. saatte birinci saatteki ile aynı R değerinde performans gösteren yalıtıma sahip olacaktır. Bu tutarlılık, 72 saatlik sıcaklık tutma özelliklerini arzu edilenden ziyade ulaşılabilir ve doğrulanabilir kılan şeydir.
Belirli sıcaklık aralıkları gerektiren uygulamalar için (biyolojik ürünler için 2°C ila 8°C, belirli farmasötikler için sıfırın altı) köpük yoğunluğu, köpük kalınlığı ve faz değişim malzemesi hacmi kombinasyonu, belirli ortam koşulları altında tanımlanmış bir aralığı koruyacak şekilde tasarlanabilir. Bu bir spesifikasyon görüşmesidir, sabit bir ürün parametresi değildir; ilgili değişkenlerin tümü üretim çerçevesinde ayarlanabilir.
Yapısal fayda ikincildir ancak özellikle tıbbi uygulamalar için dikkate değerdir: yüksek yoğunluklu kapalı hücreli köpük, sert bir dış kabuk gerektirmeden kırılabilir şişeler, cam kaplar ve önceden doldurulmuş şırıngalar için anlamlı darbe koruması sağlar. Köpük, yük boyunca dağıtılmış yastıklama görevi görerek herhangi bir temas noktasında en yüksek darbe kuvvetlerini azaltır.
TPU Malzeme Özellikleri: FDA ve REACH Uyumluluğu Aslında Neleri Gerektirir?
Tıbbi taşıma veya gıda sınıfı lojistikte kullanılan yumuşak soğutucular için, yük ile doğrudan veya dolaylı temas halinde olan malzemenin tanımlanmış düzenleyici standartları karşılaması gerekir; yalnızca en belirgin sorunlu maddelerden kaçınmak değil, aynı zamanda belirli uygulama için belgelenmiş uyumluluk da taşımak gerekir.
Tıbbi sınıf yumuşak soğutucularda hem dış kabuk hem de iç astar için ilgili malzeme 840 Denye TPU kaplı naylondur. PVC eski alternatiftir ve önemli ölçüde daha ucuzdur; aynı zamanda bu ürünlerin faaliyet gösterdiği düzenleyici ortamla giderek daha fazla uyumsuz hale geliyor. PVC plastikleştiriciler (tipik olarak ftalat bazlı) Kaliforniya Önerisi 65 ve AB REACH düzenlemeleri uyarınca kısıtlanmıştır. PVC ayrıca düşük sıcaklıklarda kırılgan hale gelir ve bu da kuru buz kullanan veya sıfırın altındaki kargo ortamlarına ulaşan soğuk zincir uygulamalarında malzeme bütünlüğü riski oluşturur.
TPU her iki sorunu da ortadan kaldırır. Soğuk zincir sıcaklık gereksinimlerinin tamamını kapsayan -30°C'ye kadar esnekliği korur. BPA içermeyen ve PFAS içermeyen formülasyonlarla uyumludur ve gıda sınıfı TPU sınıfları, doğrudan gıda teması için FDA uyumluluğunu taşır. Özellikle iç astar için (buza, buz paketlerine ve potansiyel olarak yükün kendisine temas eden yüzey), FDA uyumlu, BPA içermeyen, antimikrobiyal TPU, tıbbi ve gıda sınıfı lojistik gerekliliklerini karşılayan malzeme spesifikasyonudur.
TPU'nun kimyasal direnç profili tıbbi uygulamalarla da ilgilidir: zamanla daha az astar malzemesini bozabilecek alkol bazlı solüsyonlar da dahil olmak üzere, kullanımlar arası sterilizasyon için kullanılan konsantre dezenfektanlara dayanıklıdır. Sevkiyatlar arasında yüzey bozulması olmadan agresif bir şekilde silinebilen bir astar, yalnızca ilk kullanımda değil, gerçekçi ürün hizmet ömrü boyunca hijyenik özelliklerini korur.
Tıbbi soğuk zincir uygulamaları için bir OEM ortağını değerlendirirken ilgili belgeler, iç astar malzemeleri için FDA uyumluluk sertifikalarını, kısıtlanmış maddelerin bulunmadığını doğrulayan REACH test raporlarını ve yalnızca tedarikçinin genel malzeme serisine değil, üretim partisine özel BPA/PFAS içermeyen malzeme beyanlarını içerir. Bu belgeler, belirli bir denetim soruşturmasına yanıt olarak bir araya getirilmemeli, standart malzeme alımının bir parçası olarak talep üzerine sunulmalıdır.
Tıbbi Soğuk Zincir Uygulamaları için OEM Ortağının Seçilmesi
Gerçek bir tıbbi sınıf yumuşak soğutucunun (RF kaynaklı hermetik yapı, kapalı hücreli köpük yalıtımı, FDA uyumlu TPU astarlar) mühendislik gereksinimleri iyi tanımlanmıştır. Değişen şey, belirli bir üretim ortağının, tıbbi ve gıda sınıfı lojistik uygulamalarının talep ettiği süreç disiplini ve dokümantasyon altyapısıyla bu gereksinimleri karşılayıp karşılamadığıdır.
Önemli olan denetim soruları: Tesis, dikişleri birim başına mı yoksa parti numunesi alarak mı basınç testine tabi tutuyor ve hangi Bar derecesine göre yapıyor? Yalnızca genel malzeme çeşitleri için değil, ürününüze giren spesifik iç kaplama malzemesi için de FDA uyumluluk belgeleri sağlayabilirler mi? Kapalı hücreli köpük nasıl elde edilir ve gelen malzeme partilerinde yoğunluk nasıl doğrulanır? RF kaynak parametre seti malzeme spesifikasyonuna göre belgeleniyor mu ve üretim hacmi genelinde uyumluluk nasıl doğrulanıyor?
Bu uygulama alanında gerçek yeteneğe sahip bir üretici, bu soruları operasyonel ayrıntılarla yanıtlayacaktır. Gerçek lojistik koşulları altında 72 saatlik sıcaklık tutma performansının ardındaki mühendislik spesifiktir, doğrulanabilir ve tanımlanması özellikle zor değildir; bu da belirsiz yanıtların kendi başlarına anlamlı bilgiler olduğu anlamına gelir.
Sıkça Sorulan Sorular
Tıbbi yumuşak soğutucularda RF kaynağının dikişe göre temel avantajı nedir?
RF kaynağı, TPU panellerini moleküler düzeyde birleştirerek iğne deliği, dikiş bandı ve nem veya kirlenme için nüfuz yolları olmayan sürekli hermetik bir iç mekan üretir. Tıbbi ve gıda sınıfı uygulamalar için bu, hem buz tutulmasını azaltan termal köprülemeyi hem de dikişli bir torbanın yalıtım boşluğuna nem sızdığında oluşan biyolojik kirlenme riskini ortadan kaldırır. RF kaynaklı soğutucunun iç yüzeyi tamamen sterilize edilebilir; dikişli bir soğutucunun yalıtım boşluğu bunu yapamaz.
Kapalı hücreli köpük soğutucular sıcaklığı 72 saat boyunca güvenilir bir şekilde koruyabilir mi?
Doğru koşullar altında evet; ancak spesifikasyonun bu koşulların ne olduğu konusunda kesin olması gerekiyor. RF kaynaklı hermetik kabuk ve hava geçirmez kapakla birleştirilmiş yüksek yoğunluklu kapalı hücreli köpük, köpük, termal direncini azaltacak nemi emmediği için nominal R değerini sürekli olarak korur. Gerçek tutma süresi ortam sıcaklığına, yük kütlesine, faz değiştiren malzeme hacmine ve torbanın açılma sıklığına bağlıdır. Belirli sıcaklık pencereleri için (örneğin, biyolojik maddeler için 2°C ila 8°C) bu değişkenler, doğrulanabilir bir performans spesifikasyonu üretmek üzere tanımlanmış ortam koşullarına göre modellenebilir ve test edilebilir.
TPU yumuşak soğutucular biyolojik maddelerin ve aşıların taşınmasına uygun mu?
Gıda sınıfı, FDA uyumlu TPU formülasyonları, biyolojik ve aşı taşıma uygulamalarına yönelik malzeme gereksinimlerini karşılar. İlgili spesifikasyonlar BPA içermez, PFAS içermez ve tıbbi uygulamalar için ilgili temel standart olan gıdayla temasa yönelik FDA uyumludur. İç astarın ayrıca kullanım arası sterilizasyon için kullanılan dezenfektanlara karşı kimyasal olarak dayanıklı olması gerekir. Uyumluluk belgeleri, tedarikçinin genel yetenek iddiası değil, ürününüzde kullanılan astar malzemesine ve üretim partisine özel olmalıdır.
